• الإنتاجية: 90 متر مكعب في الساعة

  • سعة المخلط: 1.5 متر مكعب

  • ارتفاع التفريغ: 3.8 أمتار

  • نوع التغذية: سير ناقل

محطة خلط الخرسانة الثابتة HZS90، تتمتع هذه النموذجية بإنتاجية نظرية تبلغ 90 متر مكعب في الساعة. تتميز محطة خلط الخرسانة HZS90 بالحفاظ على البيئة وتوفير الطاقة واستهلاك الطاقة المنخفض والجودة المستقرة والخلط المتساوي. يتم استخدام محطة خلط الخرسانة HZS90 على نطاق واسع في بناء المدن والسكك الحديدية السريعة والمترو والطرق والجسور والسدود والمشاريع المائية والموانئ والمرافئ وغيرها من البنى التحتية.

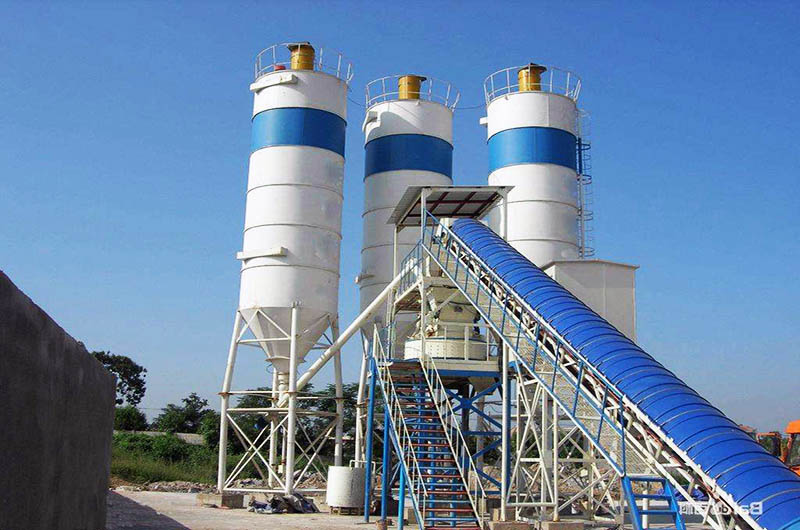

محطة خلط الخرسانة الثابتة HZS90

ميزات محطة خلط الخرسانة الثابتة HZS90

  • تتبنى هذه الوحدة تصميمًا موديولاريًا، مما يجعل التركيب والنقل سهلين للغاية.
  • يحتوي HZS90 على خلاط خرسانة قسري JS1500، الذي يتمتع بجودة خلط ممتازة وكفاءة عالية.
  • يستخدم نظام تغذية الركام PLD2400 مع مقياس إلكتروني لضمان دقة القياس.
  • يتم إكمال عمليات الخلط والتغذية والتفريغ بالكامل تلقائيًا عبر نظام التحكم الكهربائي، مما يضمن سلامة وموثوقية العمل.

مزايا محطة خلط الخرسانة الثابتة HZS90

  • تضمن محطة خلط الخرسانة الثابتة HZS90 أقصى كفاءة للمشروع مع أقل استثمار ممكن، وتتمتع بموثوقية عالية.
  • تصميم هيكلي موديولاري يجعل التركيب والإزالة أسهل، مع توفير عملية آمنة ومريحة وموثوقة، ونتائج خلط منتجة وكفاءة إنتاج عالية.
  • نظام آمن وموثوق به، سهل الصيانة.

مواصفات محطة خلط الخرسانة الثابتة HZS90

النموذج HZS90
المواصفات الوحدة القيمة
الإنتاجية م3/س 90
سعة المخلط م3 1.5
قوة الخلط كيلووات 44
ارتفاع التفريغ م 3.8
عدد حاويات الركام الكمية 4
سعة حاويات الركام م3 2.4
القيمة القصوى لوزن الركام كغ 6000 كغ
القيمة القصوى لوزن الإسمنت كغ 1000 كغ
القيمة القصوى لوزن الماء كغ 500 كغ
القيمة القصوى لوزن الإضافات كغ 50 كغ
دقة قياس الركام % ±2%
دقة قياس الماء % ±1%
دقة قياس الإسمنت % ±1%
دقة قياس الإضافات % ±1%
صومعة الإسمنت _ اختياري
ناقل المسمار للإسمنت _ اختياري
سعة صومعة الإسمنت _ اختياري
وضع التحكم _ تحكم آلي / نصف آلي

الملحقات المصاحبة لمحطة خلط الخرسانة الثابتة HZS90

يتميز الجهاز الرئيسي للخلط بمضخة JS1500 القوية بسعة قياسية تبلغ 1500 لتر، وقدرة معدات الخلط هي 2400 لتر لآلة الخلط، وأقصى إنتاجية للمسمار الناقل 80 طن/ساعة، وأقصى قطر لحبيبات الركام هو 80 مم.

تتكون محطة خلط الخرسانة HZS90 من ناقل الحزام، وصومعة الأسمنت أو الخزان، ومسمار الناقل، وآلة PLD للتغذية، وجهاز خلط مزدوج المحور، وغرفة التحكم الذكية بالكمبيوتر ونظام القياس، وغيرها من الأجزاء التكوينية.

اسم المعلمة HZS90 / 2HZS90 نموذج محطة الخلط
HZS90 2HZS90
الإنتاجية 90 متر مكعب/ساعة 180 متر مكعب/ساعة
نموذج مضخة الخلط JS1500 JS2000
عدد وقوة محركات الخلط 2 × 30 كيلووات 4 × 30 كيلووات
دورة الخلط 60 ثانية 60 ثانية
سعة مضخة الخلط 1500 لتر 1500 لتر
حجم حبيبات الركام الكبيرة Φ100 مم Φ100 مم
عدد وسعة الصوامع للمواد البودرة 3 × 100 طن 6 × 100 طن
قدرة محطة التغذية 2400 لتر 2400 لتر
سعة صومعات الركام 4 × 10.2 متر مكعب 8 × 10.2 متر مكعب
نوع الركام 4 4
معدل إنتاج حزام ناقل الركام 500 طن/ساعة 500 طن/ساعة
أقصى معدل للمسمار الناقل 80 طن/ساعة 80 طن/ساعة
ارتفاع التفريغ 4.1 متر 4.1 متر
قدرة التركيب 172 كيلووات 2 × 172 كيلووات

هيكل وتكوين محطة خلط الخرسانة الثابتة HZS90

1. نظام الخلط

يتكون نظام الخلط لمحطة الخلط HZS90 من محرك كهربائي، وحزام ناقل، ومخفض سرعة، وخزان الخلط، وجهاز الخلط، ونظام النقل، ونظام التزويد بالزيت، إلخ.

يعتمد الخلط الرئيسي على مضخة الخلط JS1500 ذات المحورين القسري، والتي تناسب جميع أنواع الخرسانة بحبيبات الركام التي يبلغ قطرها أقل من أو يساوي 100 مم.

2. نظام القياس

  • تستخدم محطة الخلط HZS90 نظامًا لقياس الوزن باستخدام ماكينة PL2400 للتغذية بالخرسانة، والذي يتألف من حوض تخزين المواد، وحوض الوزن، والهيكل النقلي.
  • يتألف نظام قياس المواد البودرة من حوض الوزن، والمستشعرات، ويتم التحكم في الوزن عن طريق نظام التحكم.
  • المستشعرات ذات الدقة العالية المستوردة، توفر قياسًا دقيقًا واستجابة سريعة.
  • صمامات الفراشة الهوائية توفر إحكامًا موثوقًا، وتعمل بشكل موثوق، وتتميز ببنية بسيطة وحجم صغير ووزن خفيف وتكلفة ف عالة.

3. نظام التزويد بالمواد

  • يتألف نظام التزويد بالركام من هيكل PL2400 لتغذية الخرسانة ونظام الوزن، ويمكن استخدامه لأربعة أنواع من الركام.
  • يتكون الناقل الناقل الشريطي المائل من حزام ناقل، وجهاز النقل، وأسطوانة الدعم، وجهاز التنظيف، والإطار، وسلم الدعم، إلخ.
  • بعد الوزن، يتم نقل الركام الأفقي بواسطة الناقل الشريطي إلى الحاوية المخزنة في الوسط.
  • يحتوي الناقل الشريطي المائل على ممرات للصيانة على الجانبين ويحتوي على أخدود تجميعي أسفله لمنع تسرب المواد.
  • نظام التزويد بالمواد البودرة يتكون من صومعة الأسمنت ومسمار ناقل الأسمنت.
  • يتم نقل الأسمنت من صومعة الأسمنت إلى حوض الوزن للأسمنت مباشرة عبر مسمار ناقل الأسمنت.

4. نظام التحكم الكهربائي

  • يتكون نظام التحكم الكهربائي لمحطة الخلط HZS90 من لوحة التحكم والمحولات المترددة وغيرها من مكونات التحكم الكهربائي الأساسية.
  • تم تركيب جميع الأنظمة بالكامل داخل غرفة التحكم، ويمكنها إتمام عمليات التحكم الكاملة أو شبه الآلية في عمليات الإنتاج مثل التغذية والرفع والخلط والتفريغ.

5. نظام الهواء

  • توفر ضاغط الهواء من نوع W-1.0/10 الماء المنظف والزيت للهواء، ويدخل الهواء المعالج عبر حزمة الهواء إلى الفروع المختلفة.
  • يتم تقسيم نظام الهواء إلى أجزاء مثل إمدادات الركام، وتفريغ الخلط، وتفريغ الأسمنت، وتكسير القبة في صومعة الأسمنت، وخلط المواد الإضافية.

تطبيق محطة خلط الخرسانة الثابتة HZS90

هذا النوع من الآلات يستخدم على نطاق واسع في مشاريع الطرق والجسور، وبناء المطارات، والمشاريع السككية، ومشاريع المياه، ويمكن استخدامه أيضًا كمصنع للخرسانة التجارية المتوسطة الحجم ومصنع للخرسانة الجاهزة وغيرها.

ملاحظات تثبيت محطة خلط الخرسانة HZS90

  • 1. أثناء تثبيت محطة خلط الخرسانة HZS90، يجب التحقق من ميل رافعة برج الأسمنت وتشوهات الأرجل، ويجب حل هذه المشاكل في الوقت المناسب لتجنب التكاليف اللاحقة للصيانة.
  • 2. خلال عملية التثبيت، يجب لحام قاع الأرجل بشكل متين مع القواعد المضمنة لضمان استقرار الآلة.
  • 3. قبل تركيب الجهاز، تأكد من أن الأساس مستقر.
  • 4. خلال عمل محطة خلط الخرسانة HZS90، يجب منع بشدة ضرب أقدام الدعم والجسم، ويجب استبدال أو تثبيت الأرجل التالفة في الوقت المناسب.
  • 5. بعد تشغيل الجهاز لفترة من الزمن، يجب فحص حالة الأكياس الناجمة عن التصفية بانتظام، وتنظيف الأسمنت الملتصق وإضافة زيت لمضخة الهواء في الوقت المناسب.

سعر محطة خلط الخرسانة HZS90

محطة خلط الخرسانة من طراز HZS90 تنتمي إلى محطات خلط الخرسانة المتوسطة الحجم، وتتمتع بدرجة عالية من التوتر، وتتناسب مع احتياجات العملاء المختلفة. تختلف تكوينات محطة خلط الخرسانة HZS90 بناءً على متطلبات العميل، وبالتالي يمكن أن تختلف الأسعار بشكل كبير. بالإضافة إلى ذلك، يتفاوت سعر المعدات من مصنع لآخر بناءً على جودة المنتجات التي ينتجونها.

تشخيص أعطال نظام الهواء في محطة خلط الخرسانة HZS90

1. تشخيص أعطال ضاغط الهواء

  • صمام العدادات: بعد إيقاف التشغيل، انقل البكرة الكبيرة يدويًا. إذا كان من السهل تحريكها، فإن صمام العدادات سليم؛ إذا كانت صعبة الحركة، فيجب استبداله.
  • تآكل حلقة البستون: عندما يرتفع الضغط ببطء، فإن حلقة البستون قد تكون تآكلت بشدة، ويجب استبدالها في الوقت المناسب.
  • صمام الإدخال ومرشح الهواء: إذا كان الضغط يرتفع ببطء ولا يوجد تسريب للزيت، يجب التحقق من إدخال الهواء الساخن أو تجميع المرشح وفقًا للحالة لاستبداله.

2. تشخيص أعطال صمام التخفيف

  • ضغط منخفض: قد يكون ناتجًا عن تلف النابض التنظيمي أو الغشاء، ويجب استبداله.
  • الضغط يرتفع ببطء: عادة ما يحدث بسبب انسداد المرشح، ويمكن حله بفكه وتنظيفه.

3. تشخيص أعطال الأنابيب

  • تسرب وتكسير: يجب تحديد الموقع بناءً على الصوت والفحص، وإصلاحه أو استبداله في الوقت المناسب.
  • تجمع مياه التكثيف: في الشتاء، يجب تفريغها بانتظام لتجنب تجمد الجليد.

4. تشخيص أعطال أجزاء معالجة الهواء المضغوط

  • فاصل الزيت والماء: نظف الفلتر وأنابيب التصريف، وأصلح الأجزاء المسدودة أو التالفة.
  • صمام التحكم في الضغط والمرطب: مشابه لصمام التخفيف، يجب التحقق منه وتنظيفه أو استبداله.

5. تشخيص أعطال مضخة الزيت

  • تدفق قطرات الزيت: تحقق من التدفق الهوائي وضبط مستوى الزيت.
  • تراكم الماء في قاعدة الزيت: نظفه بانتظام.
  • تلف الختم: استبداله في الوقت المناسب.

هذه الخطوات يمكن أن تساعد في تشخيص وحل مشاكل نظام اله واء في محطة خلط الخرسانة HZS90 بشكل سريع.

منتجات ذات صله عرض القضية محطة خلط الخرسانة الثابتة HZS90

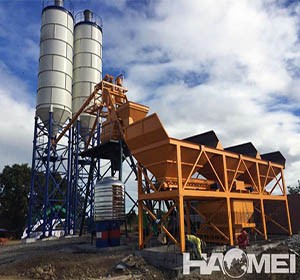

  • محطة خلط الخرسانة HZS90 في الفلبين
