الإنتاجية: 50 متر مكعب / ساعة
سعة المختلط: 1.0 متر مكعب
ارتفاع التفريغ: 3.8 متر
نوع التغذية: سكيب هوبر

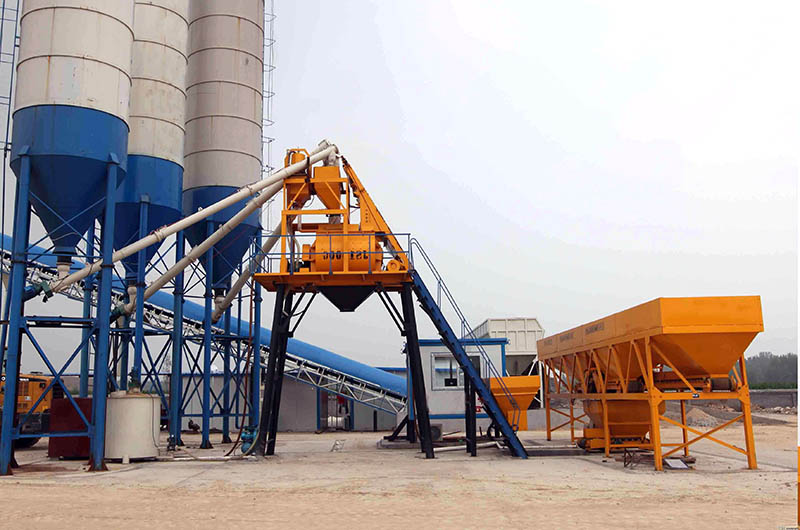

محطة خلط الخرسانة الثابتة HZS50 هي نوع شائع من معدات خلط الخرسانة المتوسطة الحجم، وتستخدم على نطاق واسع في مشاريع البناء المختلفة مثل الطرق والجسور ومواقع البناء.
ما هي محطة خلط الخرسانة HZS50؟
تتكون محطة خلط الخرسانة HZS50 من: الجهاز الرئيسي، وآلة التغذية، وناقل اللولب، ونظام القياس المائي، ونظام القياس للإضافات، وصومعة الأسمنت الخ. الإنتاجية النظرية لمحطة خلط الخرسانة HZS50 هي 50 متر مكعب في الساعة. الجهاز الرئيسي لمحطة خلط الخرسانة HZS50 هو نوع JS1000 من مضخة خلط الخرسانة بمحورين، والتي توفر جودة خلط عالية وكفاءة مرتفعة؛ آلة التغذية هي نوع PLD1600 من ماكينة تغذية الخرسانة، التي توفر تغذية متساوية.
مزايا محطة خلط الخرسانة الثابتة HZS50
- 1. إنتاجية عالية: تأتي محطة خلط الخرسانة HZS50 مجهزة بمضخة خلط مجبرة بمحورين، التي تسمح بخلط خرسانة عالية الجودة في وقت قصير، بمعدل إنتاج يصل إلى 50 متر مكعب في الساعة، مما يضمن استمرارية وكفاءة البناء للمشروع.
- 2. تحكم ذكي: يستخدم نظام التحكم PLC التلقائي المتقدم، مع واجهة تشغيل ودية، ويحتوي على وظائف تسجيل البيانات وتشخيص الأعطال، حيث يمكن للمستخدمين مراقبة وتشغيل المحطة عن بعد عبر الكمبيوتر، مما يعزز بشكل كبير من سهولة الإدارة والتشغيل.
- 3. قياس دقيق: تأتي محطة خلط الخرسانة HZS50 مزودة بأجهزة استشعار عالية الدقة ونظام قياس، لقياس دقيق للركام، والأسمنت، والماء، والمواد الإضافية، مما يضمن دقة خلط الخرسانة وتحسين جودة المنتج.
- 4. تصميم مدمج: تم تصميم هذه المحطة بتصميم مدمج ومساحة صغيرة، مع تخطيط مناسب، مما يسهل التركيب والتحرك، ويناسب احتياجات مواقع البناء المختلفة.
- 5. مكونات عالية الجودة: تستخدم محطة خلط الخرسانة HZS50 مكونات رئيسية من علامات تجارية عالمية معروفة مثل مكونات الكهرباء من شنايدر، مما يضمن استقرارية وموثوقية تشغيل المعدات. وتم تصنيع مضخة الخلط بمواد مقاومة للتآكل عالية الجودة، مما يعزز من عمر المعدات.
- 6. أداء بيئي: مزودة بأنظمة كفاءة للتخلص من الغبار وتحكم في الضوضاء، لتقليل التلوث البيئي، وتلبية متطلبات البناء البيئي الحديثة.
معلومات تقنية عن محطة خلط الخرسانة الثابتة HZS50
| المواصفات | الوحدة | القيمة |
| الإنتاجية | م3/ساعة | 50 |
| سعة المختلط | م3 | 1 |
| ارتفاع التفريغ | م | 3.8 |
| صومعة الركام | الكمية | 3 |
| سعة صومعة الركام | م3 | 10 |
| القيمة القصوى للوزن للركام | كجم | 3000 |
| القيمة القصوى للوزن للأسمنت | كجم | 600 |
| القيمة القصوى للوزن للماء | كجم | 400 |
| القيمة القصوى للوزن للإضافات | كجم | 50 |
| نوع التغذية | / | سكيب هوبر |
| صومعة الأسمنت | / | اختياري |
| ناقل اللولب للأسمنت | / | اختياري |
| وضع التحكم | / | تحكم تلقائي / شبه تلقائي |
منتجات محطة خلط الخرسانة الثابتة HZS50
| نموذج محطة الخلط | HZS35 | HZS50 | HZS75 | ||
| الإنتاجية | م3/ساعة | 35 | 50 | 75 | |
| سعة المضخة | م3 | 0.75 | 1 | 1.5 | |
| عدد وسعة صومعة الركام | م3 | 3×2 | 3×7 | 3×12 | |
| قيم الوزن الكبيرة | الركام | كجم | 2000 | 3000 | 4000 |
| الأسمنت | كجم | 400 | 600 | 1000 | |
| رماد الفحم | كجم | - | - | - | |
| الماء | كجم | 250 | 250 | 400 | |
| مضافات | كجم | 40 | 40 | 40 | |
| دقة القياس | الركام | % | ±2 | ||
| المسحوق | % | ±1 | |||
| الماء | % | ±1 | |||
| مضافات | % | ±1 | |||
| ارتفاع التفريغ | 3.8 متر | 3.8 متر | 3.8 متر | ||
مكونات محطة خلط الخرسانة HZS50
1. نظام تشغيل الركام
تستخدم محطة خلط الخرسانة HZS50 آلة خلط الخرسانة من طراز PLD1600، وتتألف هذه الآلة من هيكل الإمداد ونظام الوزن والنظام الكهربائي وغيرها من الأجزاء.
تتميز بترتيب هيكل الإمداد على شكل حرف "بي" والذي يغذي عبر السير الناقل، وطريقة الوزن بواسطة ذراع مع مستشعر واحد، مما يؤمن دقة الوزن.
2. نظام نقل الركام
يستخدم نظام نقل الركام لمحطة خلط الخرسانة HZS50 طريقة النقل بواسطة دلو الرفع، مما يتميز بميزة استغلال مساحة صغيرة وتوفير الموارد الأرضية.
3. نظام الخلط
تستخدم محطة خلط الخرسانة HZS50 مضخة خلط بمحورين من طراز JS1000، والتي تستطيع خلط مجموعة متنوعة من أنواع الخرسانة بما في ذلك الخرسانة السائلة والصلبة والخرسانة الخفيفة وجميع أنواع الملاط.
يتميز هذا الخلاط بتصميمه العقلاني وجودة الخلط العالية والوقت القصير للخلط والتوفير في الطاقة والضوضاء المنخفضة.
4. نظام الوزن
يتكون نظام الوزن لمحطة خلط الخرسانة HZS50 من مقياس واحد للأسمنت، ومقياس واحد للماء، ومقياس واحد للمواد الإضافية.
وظيفته الرئيسية هي إتمام عملية خلط المواد مثل الأسمنت والماء والمواد الإضافية.
تطبيق محطة خلط الخرسانة HZS50
تعد محطة خلط الخرسانة HZS50 مناسبة للمشاريع البناء الكبيرة والمتوسطة مثل بناء الطرق والجسور والمباني ومصانع المنتجات الأولية.
- بناء الطرق الحضرية
- بناء الجسور
- جميع أنواع مواقع البناء
- مصانع الأجزاء المسبقة الصنع
محطة خلط الخرسانة HZS50 ليست فقط قادرة على تحسين كفاءة البناء ولكنها أيضًا تضمن جودة الخرسانة وتقليل هدر المواد وتقليل تكاليف البناء. تمتلك ميزاتها العالية الكفاءة والاستقرار والحماية للبيئة مما يجعلها تتمتع بتنافسية قوية في السوق واختيارًا مثاليًا لمشاريع البناء المتوسطة والصغيرة.
تركيب وصيانة محطة خلط الخرسانة HZS50
التركيب: تحتاج محطة خلط الخرسانة HZS50 إلى التركيب على أساس مستقر وصلب لضمان استقرار المعدات. يجب اتباع الإرشادات والرسومات المقدمة من الشركة المصنعة بدقة خلال عملية التركيب.
الصيانة: تشمل الصيانة اليومية فحص الأجزاء المختلفة للتأكد من حالتها، واستبدال الأجزاء المتآكلة في الوقت المناسب؛ وتنظيف دوري لداخل الخلاط وأنظمة النقل لمنع تراكم الخرسانة المتبقية من التأثير على أداء المعدات؛ وتزييت الأجزاء المختلفة لنقل الحركة لضمان سلاسة تشغيل المعدات.
نصائح لأساس HZS50 لمحطة خلط الخرسانة لإنتاج 50 م3 من الخرسانة
- 1. يجب استخدام مستوى وميزان المياه لفحص أساس محطة خلط HZS50، ولا تتحمل الشركة المصنعة المسؤولية عن أي خسائر ناتجة عن عدم المستوى في الأساس.
- 2. استعداد الحديد المدفون وفقًا لمتطلبات رسم HZS50 الخاص بمحطة خلط الخرسانة، لا يجوز تغيير أبعاد الحديد المدفون بدون إخطار المسؤول الفني في الموقع وتقديم توثيق كتابي.
- 3. يتطلب الأساس لمحطة خلط HZS50 تمرير شبكة الحديد، ويجب ألا تقل أبعاد الحفرة المطلوبة للأساس والعمق عن الأبعاد الموضحة في الرسم.
- 4. لا يجوز تغيير الأبعاد الموضحة في الرسم الفني، وفي حالة الحاجة إلى تغيير، يجب إبلاغ المسؤول الفني في الموقع وتقديم توثيق كتابي.
- 5. تحديد الأبعاد بالنسبة لمحطة خلط HZS50 وتحديد نقطة الأساس والمسافة بين الأساسين لا تزيد عن 50 ملم، واستخدام الجير لتحديد موضع الأساس والحفر المطلوبة للأساس.
- 6. بعد الموافقة على الأساس المحفور بالنسبة لمحطة خلط HZS50، يجب صب الخرسانة وفقًا للمعيار الثاني الذي يجب صبه بشكل ثانوي.
- 7. أثناء حفر الأساس، يتم ترك تحديد مركز الأساس بواسطة الحديد أو السملات، ويجب أن تكون المطالبات واضحة، وموقع خط الوسط لاثنين من الأساس المدفونين لنفس الأساس يجب أن يكون في نفس الخط، ولا يزيد الانحراف عن 20 مم.
- 8. يجب أن تكون الحديد المدفون قبل صب الأساس للانتهاء من وضع الحديد على الوجه العلوي ± 0.00 وبالمستوى مع الحديد المدفون المجاور، مواز، ويجب أن لا يكون هناك زوايا ملتوية، والانحراف عن المركز.
-
