محطة خلط الخرسانة المتنقلة هي معدات إنتاج خرسانة متنقلة تجمع بين تخزين المواد ووزنها ونقلها وخلطها وتفريغها وأنظمة التحكم الآلي بأكملها داخل وحدة مقطورة واحدة. تشترك في جميع عمليات وطرق التشغيل والصيانة مع محطة الخلط الثابتة الأوتوماتيكية بالكامل. وفي الوقت نفسه، تتميز بخصائص فريدة مثل التنقل السهل، والتفكيك السريع والبسيط، وإدارة التخزين البسيطة. وهي نموذج مثالي ومتكامل للبناء المتنقل في مشاريع السكك الحديدية والطرق والجسور والموانئ والمشاريع الكهرومائية.

أما بالنسبة لأحرف النموذج لمحطة خلط الخرسانة المتنقلة، فتكون كالتالي: YHZS، حيث Y تعني متنقل، H تعني خرسانة، Z تعني محطة الخلط، و S تشير إلى استخدام محركين أفقيين. وبالتالي، فإن الاسم الرسمي لها هو "محطة خلط الخرسانة المتنقلة"، والاختصار "محطة الخلط المتنقلة".

محطة خلط الخرسانة المتنقلة هي نوع من معدات إنتاج الخرسانة المحمولة، يمكنها توفير خلط دقيق للمواد والمياه والركام (مثل الصخور والحصى والرمال) والأسمنت والرماد المتطاير، وتنتج الخرسانة بمعدلات تتراوح من عدة عشرات إلى عدة مئات من المتر المكعب في الساعة. في عملياتها، يكون تنسيق معدات مثل مضخات الخرسانة والشاحنات الناقلة ضروريًا لضمان التسليم والتنصيب الفوري للخرسانة المخلوطة في الوقت المحدد.

نموذج محطة خلط الخرسانة المتنقلة

  • محطة خلط الخرسانة المتنقلة YHZS25

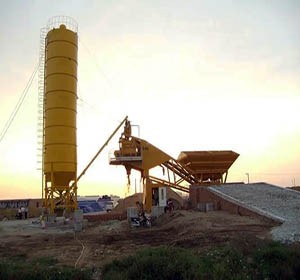

    محطة خلط الخرسانة المتنقلة YHZS25

    محطة خلط الخرسانة المتنقلة YHZS25 تتمتع بعدة مزايا مثل الكفاءة العالية والسهولة والمرونة والحفاظ على البيئة، وهي الخيار المثالي لمشاريع إنتاج الخرسانة الصغيرة والمؤقتة.

  • YHZS35 محطة خلط الخرسانة المتنقلة

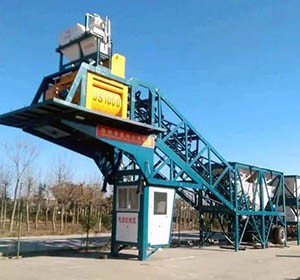

    YHZS35 محطة خلط الخرسانة المتنقلة

    محطة خلط الخرسانة المتنقلة YHZS35 كمحطة خلط خرسانة صغيرة ومتنقلة، فإن طراز YHZS35 مناسب جدًا لمشاريع متوسطة الحجم وصغيرة الحجم المختلفة.

  • محطة خلط الخرسانة المتنقلة YHZS60

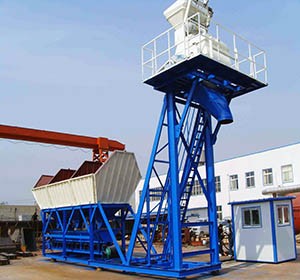

    محطة خلط الخرسانة المتنقلة YHZS60

    تتميز محطة خلط الخرسانة المتنقلة YHZS60 بتصميمها الفعّال والمرن والملائم، مما يجعلها مناسبة لمختلف المشاريع الإنشائية التي تتطلب التحرك السريع.

  • محطة خلط الخرسانة المتنقلة YHZS75

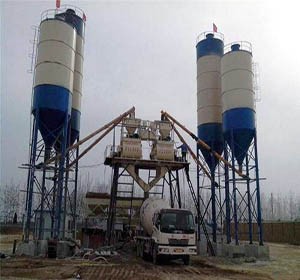

    محطة خلط الخرسانة المتنقلة YHZS75

    YHZS75 محطة خلط الخرسانة المتنقلة هي جهاز إنتاج خرسانة متنقل فعال ومريح، يستخدم عادة في مشاريع الهندسة المدنية المتوسطة والصغيرة مثل بناء الطرق وإنشاء الجسور والمشاريع الهيدروليكية وبناء المدن.

الميزات الرئيسية لمحطة خلط الخرسانة المتنقلة

حالياً، تنقسم محطات خلط الخرسانة المتنقلة إلى نوعين: القابلة للسحب والقابلة للجر، حيث يحتوي النوع القابل للسحب على شاسيه كامل مع جسرين أمامي وخلفي، بينما يحتوي النوع القابل للجر على جسر خلفي فقط مع الجزء الأمامي مثبت على جسر الجرار.

  • 1. سهولة التفكيك والتركيب والنقل عند الانتقال: باستثناء الناقل اللولبي ومستودع الأسمنت، يمكن سحب المحطة بأكملها بمجرد إسقاط الجزء الأمامي. بالإضافة إلى ذلك، يمكن طي السلالم المتحركة والألواح العلوية ولا حاجة لفك الكابلات التحكمية. يمكن نقل الملحقات المفككة مع المحطة. تحتوي محطة خلط الخرسانة المتنقلة من شركة سين جيان على إطارات، ومقطورة، وأجهزة إشارة السير، ونظام فرامل، ويمكن أن تصل سرعتها القصوى أثناء الجر إلى 50 كم/ساعة. عند التثبيت، يجب أن تكون الأرض مستوية ومسطحة. ويتطلب التفكيك رافعة بحمولة 30 طنًا. وعندما تتم تخزينها: في حال عدم استخدام المعدات مؤقتًا، يجب الاحتفاظ بها في حالة النقل.
  • 2. الأداء وطريقة التشغيل والمبدأ مماثلة لمحطات الخلط الثابتة القياسية.
  • 3. جميع وحدات نقل محطة خلط الخرسانة المتنقلة أصغر من متطلبات حجم الفراغ داخل حاوية الشحن، ويتطلب نقل المحطة كاملة ثلاث حاويات بطول 40 قدمًا.

المواصفات الفنية الرئيسية لمحطة خلط الخرسانة المتنقلة

المواصفات الفنية الرئيسية لمحطة خلط الخرسانة المتنقلة
الموديل YHZS60(3.8m) YHZS75(3.8m)
الإنتاجية النظرية 60 م3/ساعة 75 م3/ساعة
نطاق القياس الرمل والزلط 3000 كجم ± 2% 3750 كجم ± 2%
الإسمنت 720 كجم ± 1% 900 كجم ± 1%
الماء 360 كجم ± 1% 450 كجم ± 1%
الإضافات السائلة 30 كجم ± 1% 40 كجم ± 1%
القدرة الكلية حوالي 85 كيلووات (بدون ملحقات اختيارية) حوالي 105 كيلووات (بدون ملحقات اختيارية)
الوزن الإجمالي 24 طن (بدون ملحقات اختيارية) 27 طن (بدون ملحقات اختيارية)
سرعة الجر ≤ 50 كم/ساعة
الأبعاد الخارجية
(الطول × العرض × الارتفاع)
في حالة العمل 19 × 3.8 × 8.1 م 20 × 3.8 × 8.1 م
في حالة النقل 18.6 × 2.22 × 4.35 م 19.4 × 2.22 × 4.35 م

إن "الاختيار" يعني: أن يكون هناك خيار لمستودعات الحصى والرمل إما 2 أو 4، مع مستودع الأسمنت وناقل اللولب.

تركيبة وهيكل محطة خلط الخرسانة المتنقلة

  • 1. الشاسيه الرئيسي: يتكون من شاسيه الجهاز الخلفي المعلق بشكل ذراع، يحتوي على جزء خلفي للسحب وأرجل للدعم. يوضع على الشاسيه آلة الخلط وأجهزة قياس الأسمنت والمياه والإضافات السائلة. يتم تجهيز الجوانب بسلالم تفتيش وأسوار وما إلى ذلك.
  • 2. غرفة التحكم: توجد في قاع الشاسيه الرئيسي، مجهزة بنظام تحكم أوتوماتيكي كامل لمحطة الخلط، يعمل النظام بنفس طريقة محطات الخلط الثابتة، وعندما تكون في حالة العمل، تعمل غرفة التحكم كنقطة دعم أمامية للمحطة بأكملها، وعند التحرك والنقل، تتم إعادة غرفة التحكم للتخزين داخل هيكل الدعم دون الحاجة إلى فك الكابلات التحكمية.
  • 3. نظام قياس الركام: يقع هذا النظام في الجزء الخلفي من المحطة بشكل كامل، حيث يحتوي على صناديق تخزين للركام (الرمل، الحصى) في الأعلى، يمكن تقسيم صناديق التخزين إلى 2 أو 4 أقسام، ويتم تجهيزها بألواح عالية لزيادة سعة التخزين، ويتم فتح الأبواب تلقائياً بنظام تشغيل هوائي، يتم قياس الركام باستخدام طرق تراكمية متعددة للمواد، ويحتوي في الجزء السفلي على جسر خلفي قابل للسير وأرجل للدعم أثناء العمل.
  • 4. هيكل ناقل الحزام: يعتبر من الهياكل الجوانب التي تربط بين الشاسيه الرئيسي وإطار قياس الركام، ومجهز بإطار ناقل الحزام. يجعل هذا الهيكل (الشاسيه الرئيسي، إطار ناقل الحزام، إطار قياس الركام) متكاملاً لتشكيل الهيكل الرئيسي لمحطة الخلط المتنقلة بأكملها.
  • 5. الأجزاء الإضافية: تشمل مستودع الأسمنت وناقل اللولب، وهي أجزاء خارجية تبقى كاملة سواء كانت في حالة العمل أو النقل، ولا حاجة لتفكيكها لذا يمكن نقلها وتركيبها ككتلة واحدة.
  • 6. الجهاز الرئيسي للخلط: عادةً ما يتم استخدام مزجات قوية من طراز JS، والتي تمكن من خلط الخرسانة السائلة والصلبة بسرعة وبشكل متساوٍ.

الأسباب الموصى بها لاستخدام محطة خلط الخرسانة المتنقلة

1. كفاءة عالية

تصميم متكامل قابل للجر، يمكنه التحرك على الطرق السريعة بسهولة كبيرة، ويتم تفكيكه وتركيبه بسهولة، ويمكن تثبيت المحطة في ثلاثة أيام فقط.

2. توفير الطاقة

استخدام مزج ثنائي اللولب، يمكن توفير الطاقة بنسبة تصل إلى 20% في الظروف القياسية.

3. الحفاظ على البيئة

جميع أجزاء المعدات مغطاة بشكل كامل، مما يجعلها صديقة للبيئة وتتوافق مع المتطلبات.

نقاط تقنية مميزة لمحطة خلط الخرسانة المتنقلة

نظام النقل: متين وسهل الصيانة

يستخدم بكرات مطاطية قابلة للتغيير بسرعة، يمكن استبدالها في نصف ساعة، مما يقلل بشكل كبير من وقت الصيانة (في حالة الأسطوانات القديمة، يحتاج الاستبدال إلى أربعة أيام). يتم تنظيف السير بواسطة خمس خطوات تنظيف وغسل بالماء، مما يقلل من تآكل الحزام.

نظام قياس المسحوق: تصميم علمي ودقة في القياس

التصميم الهيكلي الشامل لنظام القياس، يمنع التأثيرات السلبية للعوامل الخارجية على دقة الوزن، ويضمن عدم حدوث تجمعات أو تأخير أو تراكم في القياسات، مما يضمن دقة القياس.

نظام قياس السوائل: تعديل ذكي وجودة قابلة للتحكم

يتم قياس الإضافات السائلة بشكل خشن ودقيق، مع وجود خزانات تخزين السائل وأجهزة ضبط مثل الصمامات الكروية اليدوية، والتي تقوم بضبط تلقائي للتعويض عن الأوزان الزائدة أو النقصان، مما يضمن الحفاظ على دقة القياسات. يوجد جهاز لمنع تسرب الإضافات السائلة لضمان جودة الخرسانة.

نظام التحكم الذكي: حماية متعددة وإدارة فعالة

نظام إدارة وتحكم متزامن بين جهازي حاسوب، مطور ذاتياً، يتيح التبديل الحر بين العمل التلقائي الكامل، والنصف تلقائي، والعمل اليدوي، مما يجعل التحكم في الإنتاج أكثر سهولة. يتم تحديد جودة المنتج بشكل مستمر، مع منع السلع الرديئة. تم تزويد التكنولوجيا بتحذيرات مسبقة للأعطال، مما يوفر حماية متعددة للمعدات ويضمن عدم التوقف في الإنتاج. تصنيف البيانات تلقائياً، وتجميعها، وتخزينها على السحابة، مما يضمن بيئة عمل منظمة وسهولة في العمليات.

خدمة منصة السحابة: مساعدة عن بعد بدون قلق بشأن الأعطال

بناءً على ثقة العميل الكاملة، يمكن لمنصة السحابة لشركة NRC إجراء اتصالات في الوقت الفعلي مع نظام التحكم في المعدات الميدانية، ويمكن لمهندسي NRC مراقبة حالة التشغيل بشكل فوري، وتقديم الدعم عن بعد، والصيانة الوقائية، وإدارة المعدات، وتحسين كفاءة الطاقة والتقليل من الاستهلاك.

تخصيص الاحتياجات: حسب الطلب لزيادة الربحية

نقدم خدمات التخصيص، وفقاً لاحتياجات العملاء لتصميم حلول مختلفة للتنظيف الشامل، وأنظمة الرش بالماء عالي الضغط، وأنظمة إعادة تدوير الخرسانة الرطبة، وأنظمة التحكم، وغير ذلك، تماماً حسب الموقف والاحتياجات، لزيادة الربحية.

محطة الخرسانة المتنقلة مقابل محطة الخرسانة الثابتة

الميزة محطة خرسانة متنقلة محطة خرسانة ثابتة
المرونة درجة عالية من المرونة، نقل وتركيب سريع، وقدرة تكييف ملحوظة درجة منخفضة من المرونة، وموقع نسبياً ثابت
هيكل الجهاز مدمج ومنسق وسهل النقل حجم كبير، مجموعة معدات متعددة ويتطلب أساساً ثابتاً
القدرة الإنتاجية مخصصة لتلبية احتياجات مقاييس مختلفة مناسبة للإنتاج على نطاق كبير ومستمر
التركيب والفك بسيط وسريع، مما يوفر الوقت والجهد نسبياً معقد، يستغرق وقتاً ويتطلب الكثير من العمل اليدوي
السيناريوهات التطبيقية المشاريع الصغيرة إلى المتوسطة في المواقع النائية والمؤقتة الإنتاج على نطاق كبير، والإنتاج المركزي طويل الأمد
تكلفة الاستثمار منخفضة، مناسبة للمستثمرين الصغار والمتوسطين عالية، مناسبة للمشغلين الكبار أو طويلي الأجل

حالات دراسية لمحطات الخرسانة المتنقلة

  • موقع تثبيت مصنع خلط الخرسانة المتنقل YHZS60 في نيجيريا
    موقع تثبيت مصنع خلط الخرسانة المتنقل YHZS60 في نيجيريا
  • تم شحن مصنع خلط الخرسانة المتنقل YHZS60 إلى منغوليا
    تم شحن مصنع خلط الخرسانة المتنقل YHZS60 إلى منغوليا
  • مصنع خلط الخرسانة المتنقل YHZS25 في باراغواي
    مصنع خلط الخرسانة المتنقل YHZS25 في باراغواي
  • مصنع خلط الخرسانة المتنقل YHZS75 في السعودية
    مصنع خلط الخرسانة المتنقل YHZS75 في السعودية
  • مصنع خلط الخرسانة المتنقل YHZS60 في الهند
    مصنع خلط الخرسانة المتنقل YHZS60 في الهند
  • مصنع خلط الخرسانة المتنقل YHZS75 في صوماليلاند
    مصنع خلط الخرسانة المتنقل YHZS75 في صوماليلاند
  • تم شحن مصنع خلط الخرسانة المتنقل YHZS75 إلى السعودية في عام 2015
    تم شحن مصنع خلط الخرسانة المتنقل YHZS75 إلى السعودية في عام 2015
  • مصنع خلط الخرسانة المتنقل YHZS60 في دافاو، الفلبين
    مصنع خلط الخرسانة المتنقل YHZS60 في دافاو، الفلبين
  • مصنع خلط الخرسانة المتنقل YHZS35 المثبت في الفلبين
    مصنع خلط الخرسانة المتنقل YHZS35 المثبت في الفلبين
  • مصنع خلط الخرسانة المتنقل YHZS25 في الفلبين
    مصنع خلط الخرسانة المتنقل YHZS25 في الفلبين

مزيد من المعلومات عن محطات الخرسانة المتنقلة

  • محطة خرسانة متنقلة صغيرة: نظام إنتاج خرساني مدمج ومحمول مصمم للنقل السهل والإعداد السريع في مواقع البناء، مناسب للمشاريع الصغيرة والمتوسطة.
  • سعر محطة خلط الخرسانة المتنقلة: التكلفة المرتبطة بمحطة خلط الخرسانة المحمولة، التي تختلف بناءً على السعة والميزات والعلامة التجارية.
  • خلاط شاحنة الخرسانة المتنقلة ذات التحميل الذاتي: مركب متعدد الاستخدامات يجمع بين التحميل الذاتي والخلط ونقل الخرسانة، مثالي للمواقع البعيدة أو الصغيرة للبناء.
  • ضخ الخرسانة المتنقلة: مضخة محمولة تستخدم لتوصيل خليط الخرسانة إلى المواقع العالية أو البعيدة بكفاءة وبأقل قدر من العمالة.
  • مصنع خرسانة متنقل صغير: نسخة أصغر من محطة الخرسانة المتنقلة، مصممة للمساحات المحدودة والمشاريع ذات الحجم الصغير، توفر مرونة وسهولة في التنقل.
  • مصنع خرسانة جافة متنقل: مصنع متنقل ينتج خرسانة جافة، تتطلب إضافة الماء في موقع البناء للخلط النهائي.
  • خلاطة خرسانة متنقلة ذات التحميل الذاتي: خلاطة ذات التحميل الذاتي تحمل تلقائيًا وتخلط وتفرغ الخرسانة، توفر كفاءة عالية وسهولة الاستخدام في الموقع.
  • خلاطة خرسانة متنقلة مع مضخة: مزيج من خلاطة الخرسانة المتنقلة ومضخة، مما يسمح بالخلط في الموقع وضخ الخرسانة مباشرة إلى المناطق المطلوبة.
  • خلاطة خرسانة متنقلة مع مضخة وآلة خلط: نظام متكامل يجمع بين خلاطة خرسانة متنقلة ومضخة وآلة خلط، مما يبسط عملية إنتاج الخرسانة وتوصيلها في الموقع.

مزايا معدات Haomei الهندسية

المشروع المزايا
العملية تصنيع فني، ضمان الجودة.
الهيكل مساحة أرضية صغيرة، مساحة صيانة أكبر. غرفة التحكم مدمجة في أساس خرساني مسلح في الطابق الأول.
نظام الخلط 1. خزانة تحميل مُعززة، يمكنها تحمل تكديس كبير للمواد. 2. تفريغ بزاوية كبيرة لضمان تدفق الخرسانة بدون تكتل. 3. نظام تغذية باب صغير لنظام التجانس الخشن والدقيق، لضمان القياس الدقيق. 4. تصميم تحميل الحصى بوزن ثقيل لمنع التعليق. 5. تصميم لوحة اهتزاز داخلية لحظيرة الرمل، يعزز من فعالية الاهتزاز ويمنع تكسر اللوحة.
مفتاح كاشف الأسطوانة مفتاح كاشف خارجي لفتح الأسطوانة، موقع دقيق لفتح وإغلاق الأسطوانة، موثوق.
نظام الخلط 1. استخدام تكنولوجيا خاصة لمحطة هاومي للخلط بالمسمار، توفير 15% من وقت الخلط وتوفير 20% من الطاقة. 2. فجوة بين شفرات الخلاط والبطانة يمكن أن تكون في حدود 5 مم، مما يضمن عدم تخريب توزيع الركام. 3. يمكن ضمان عدم الحاجة لتنظيف عمود الخلط الرئيسي للخلاط في 30000 متر مكعب أو شهر واحد.
تحذيرات السلامة تنبيه مسبق بالجرس عند بدء تشغيل الخلاط الرئيسي، لتنبيه العمال المحيطين بالسلامة وإعطائهم الوقت لمغادرة الموقع وضمان سلامتهم الشخصية.
نظام منع الرش من البيارة نظام منع الرش من البيارة في الخلاطة الرئيسية، يقلل من وقت التفريغ ويزيد من كفاءة محطة الخلط بنسبة 20%. يمكنه أيضًا ضمان عدم رش الخرسانة أو تسربها أثناء استقبالها من الشاحنة، دون هدر للخرسانة.
نظام المراقبة الذكي يمكن اختيار مجموعة متنوعة من أجهزة المراقبة لضمان جودة الخرسانة: 1. نظام مراقبة تجانس الخرسانة عبر الإنترنت، يعرض منحنى تساقط الخلطة في الخلاط بشكل فوري لمنع فقدان التساقط. 2. يمكن إدخال نسبة الرطوبة يدويًا أو اختيار كشف تلقائي لرطوبة الرمل والحصى. 3. نظام التحكم في درجة حرارة المواد الخام، نظام مراقبة درجة حرارة الخرسانة.
نظام التحكم الذكي نظام تحكم مزدوج بالكمبيوتر يتماشى معًا لتحقيق خدمة عن بُعد، لضمان استمرارية الإنتاج وتقليل معدلات التوقف بسبب أعطال الكمبيوتر ونسبة النفايات والحوادث المحتملة.
