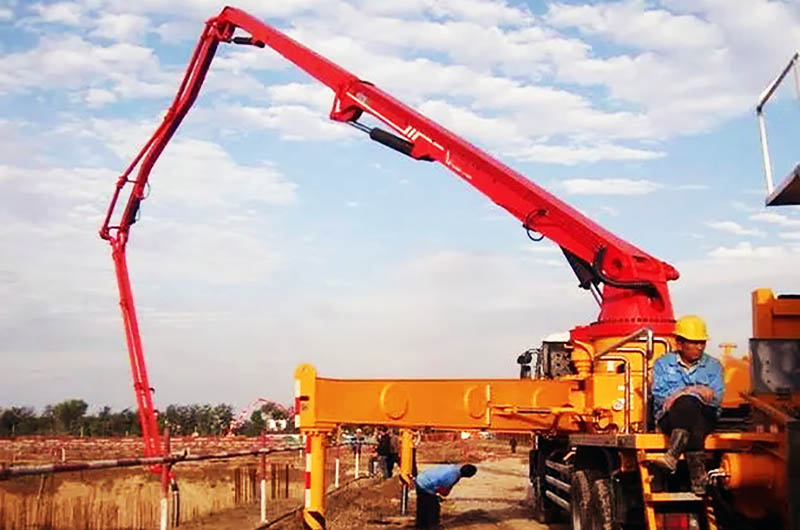

مضخة الخرسانة ذات الذراع الطويل هي جهاز متخصص يستخدم في مشاريع البناء والبنية التحتية لنقل الخرسانة السائلة (المعروفة أيضًا بالخرسانة الجاهزة) بكفاءة من الأرض إلى المواقع العالية أو البعيدة في موقع البناء.
طول الذراع: الميزة النموذجية لمضخة الخرسانة ذات الذراع الطويل هي نطاق تمددها. يختلف طول الذراع بشكل كبير، من حوالي 20 مترًا (65 قدمًا) إلى أكثر من 60 مترًا (197 قدمًا). طول الذراع يحدد قدرة المضخة على التمدد عموديًا وأفقيًا.
أنواع أطوال ذراع مضخة الخرسانة الطويلة
- الذراع Z: هذه الذراع مكونة من عدة أجزاء يتم تمديدها لتشكل شكل Z. إنها متعددة الاستخدامات ويمكنها تجاوز العقبات.
- الذراع القابل للطي: هذه الذراع تمتد في خط مستقيم، وهي مناسبة للمشاريع التي تحتاج إلى تمدد مباشر دون الحاجة إلى عمليات معقدة.
- الذراع المفصلي: عادةً ما تكون الذراع مفصلية، مما يعني أنها يمكن أن تنحني أو تدور في عدة نقاط. هذه المرونة تتيح للمشغل صب الخرسانة بدقة في الأماكن المطلوبة، حتى في الأماكن الصعبة مثل فوق المباني أو حول العقبات.
مواصفات الذراع
مدى الارتفاع العمودي | 69.3 م |
مدى التمدد الأفقي | 64.9 م |
عمق التمدد | 50 م |
ارتفاع الطي | 24.5 م |
مواصفات المضخة
أقصى تدفق نظري | 160 م³/س |
أقصى ضغط ضخ | 85 بار |
طول الشوط | 2100 مم |
أقصى عدد من الضخات في الدقيقة | 31 |
خصائص مضخة الخرسانة ذات الذراع الطويلة
- آلية الضخ: في نهاية الذراع يوجد آلية الضخ نفسها، التي تستخرج الخرسانة من القادوس (المكان الذي يتم فيه صب الخرسانة لأول مرة) وتدفعها عبر نظام الأنابيب إلى الذراع، ثم تصل في النهاية إلى نقطة الصب.
- نظام التحكم: يتم تجهيز مضخات الخرسانة الحديثة بنظم تحكم متقدمة، مما يسمح للمشغل بالتحكم بدقة في حركة الذراع وسرعة الضخ وإخراج الخرسانة. بعض المضخات تتمتع أيضًا بوظائف التحكم عن بعد لزيادة الأمان والكفاءة.
- ميزات الأمان: الأمان هو أولوية قصوى في تشغيل مضخة الخرسانة. تشمل مضخات الذراع الطويلة دعائم لزيادة الاستقرار، وأجهزة استشعار الذراع لمنع الاصطدام، وأنظمة إيقاف الطوارئ.
مزايا مضخة الخرسانة ذات الذراع الطويل
- الكفاءة: تسريع عملية صب الخرسانة مقارنة بالطرق التقليدية.
- الدقة: القدرة على صب الخرسانة بدقة، مما يقلل من الهدر والعمالة.
- التعددية: يمكن الوصول إلى الارتفاعات والمسافات التي يصعب أو يستحيل الوصول إليها بالطرق اليدوية.
تعتبر مضخة الخرسانة ذات الذراع الطويل أداة حيوية في البناء الحديث، حيث تتيح صب الخرسانة بكفاءة ودقة في مجموعة متنوعة من بيئات المشاريع.
تطبيقات مضخة الخرسانة ذات الذراع الطويل
- المباني الشاهقة: أساسية في صب الخرسانة في الطوابق العليا من ناطحات السحاب أو المباني الشاهقة.
- المشروعات الكبيرة للبنية التحتية: تستخدم في الجسور والسدود والأنفاق وغيرها من المشاريع الكبيرة التي تكون بعيدة عن وسائل النقل أو يصعب الوصول إليها.
- البناء السكني: مثالية لصب الخرسانة في المباني السكنية ذات المساحات المحدودة أو صعوبة الوصول.
ما هو طول ذراع مضخة الخرسانة؟
يختلف طول ذراع مضخة الخرسانة بشكل كبير حسب الطراز والمصنع. عادةً ما يتراوح طول ذراع مضخة الخرسانة من حوالي 20 مترًا (حوالي 65 قدمًا) إلى 70 مترًا (أكثر من 230 قدمًا). يحدد طول الذراع مسافة الضخ الأفقية والعمودية للخرسانة، مما يسمح بالوصول المرن إلى أجزاء مختلفة من موقع البناء.
ما هو أقصى طول لمضخة الخرسانة؟
يمكن أن يتجاوز الطول الأقصى لمضخة الخرسانة (والذي يشير تحديدًا إلى طول الذراع) 70 مترًا (حوالي 230 قدمًا). مع تقدم التكنولوجيا والهندسة، طورت الشركات المصنعة مضخات خرسانة يمكن أن تمتد إلى مسافات عالية وبعيدة جدًا. بعض الذراعات الأطول في السوق اليوم يمكن أن تمتد إلى 100 متر (أكثر من 300 قدم). تعتبر هذه الذراعات الممتدة بشكل خاص مناسبة للمشاريع الكبيرة التي تتطلب ضخ الخرسانة إلى مواقع عالية أو مناطق واسعة من موقع العمل.
ما هي مضخة الخرسانة المناسبة للمباني الشاهقة؟
للمشاريع التي تتطلب ضخ الخرسانة إلى ارتفاعات كبيرة، يتم استخدام مضخات خرسانة مخصصة ذات ذراع طويل. فيما يلي بعض أنواع مضخات الخرسانة المناسبة للمباني الشاهقة:
- مضخات الذراع: تحتوي هذه المضخات على ذراع ميكانيكي (ذراع) يمكن أن يمتد عموديًا وأفقيًا للوصول إلى الأماكن المرتفعة والبعيدة. يتم تركيبها على شاحنات أو مقطورات لضمان الحركة والثبات.
- مضخات الخرسانة المقطورة: هي مضخات مدمجة تُركب على هيكل مقطورة. يمكنها التنقل بسهولة في موقع البناء، وغالبًا ما تستخدم في المباني الشاهقة نظرًا للمساحة المحدودة التي قد تكون متاحة للمعدات الكبيرة.
عند اختيار مضخة خرسانة لمشاريع المباني الشاهقة، تعد عوامل مثل طول الذراع، قدرة الضخ، الحركة، والقدرة على التمدد من الاعتبارات الرئيسية لضمان صب الخرسانة بكفاءة وأمان في الارتفاعات العالية.
