خلاط الخرسانة JS500

سعة الخلاط: 0.5 متر مكعب
حجم التفريغ: 500 لتر
حجم الشحن: 800 لتر
قوة محرك الخلاط: 18.5 كيلووات

خلاط الخرسانة JS500 هو خلاط قوي بمحاور مزدوجة للزامبة، تم تصميم الجهاز ببنية معقولة، ويوفر خلطًا قويًا وجودة عالية للخلط وكفاءة عالية واستهلاك منخفض للطاقة وتصميم مبتكر ودرجة عالية من التشغيل التلقائي وسهولة الاستخدام والصيانة.

JS500 خلاط خرسانة قوي بمحاور مزدوجة، يسمى أيضًا خلاط 0.5 متر مكعب، يبلغ معدل الإنتاج 25 متر مكعب في الساعة، ويستخدم عادة كجهاز رئيسي في محطة الخرسانة HZS25، كما يمكنه أن يعمل بشكل مستقل كجهاز فردي أو مع ماكينة خلط الخرسانة من سلسلة PLD (المعروفة أيضًا بمحطة خلط الخرسانة والمستودع المخصص للخرسانة) ليشكل ميزتين متفوقتين في محطة خلط الخرسانة البسيطة.

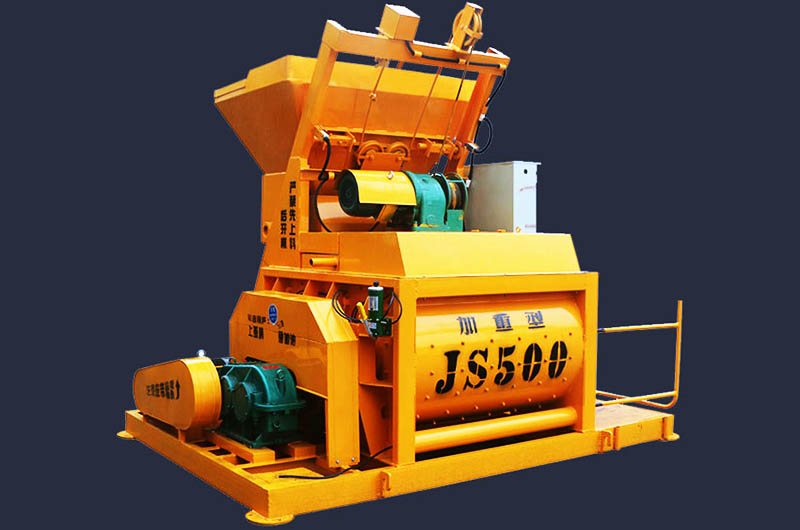

خلاط الخرسانة JS500

خصائص خلاط الخرسانة JS500

1. خلط فعال

خلاط الخرسانة JS500 هو نوع من الخلاطات القوية بمحاور مزدوجة، يتميز بوقت خلط قصير وتجانس عالي وموثوقية عمل عالية، مما يجعله مناسبًا لمختلف احتياجات خلط الخرسانة.

2. ختم حلقي عائم

تم تصميم طرف المحور بنظام ختم حلقي عائم، مما يضمن أداء ختم موثوق به ويجعل عمليات الصيانة والتبديل سهلة للغاية، مما يقلل من وقت التوقف وتكاليف الصيانة.

3. بنية مدمجة

تتميز بنية الخلاط بتصميم مدمج واحتلال مساحة صغيرة، مما يسهل التركيب في الموقع ويجعله مناسبًا لتحديث محطات الخرسانة الحالية.

4. صندوق تروس عالي الجودة

مزود بصندوق تروس عالي الجودة، يوفر تشغيلًا مستقرًا للجهاز مع انخفاض الضوضاء وانخفاض درجة الحرارة وعمر خدمة طويل.

5. نظام ختم مزدوج حلقي

يستخدم نظام ختم مزدوج حلقي مع تصميم خاص للحشوات، بالاقتران مع الشحوم عالية الضغط، مما يعزز من عمر ختم المحور ويمنع تسرب الطين، مما يضمن التشغيل الموثوق به لفترة طويلة.

6. نظام تزييت فعال

يستخدم مضخة تزييت عالية الجودة، بالإضافة إلى مضخة كهربائية وموزع، لقياس دقيق لكمية الشحم في كل ختم المحور، مما يتجنب مشاكل صيانة موزع الشحم التقليدي ويعزز من موثوقية العمل.

7. ترتيب فريد للذراع المختلطة

يشكل ترتيب ذراع الخلط على المحور خطًا حلزونيًا متقطعًا، حيث يتداخل الحركة المحورية والنصف قطرية لتشكيل مسار دوري ثلاثي الأبعاد، مما يقلل بشكل فعال من وقت الخلط ويوفر الطاقة.

8. تصميم صيانة مريح

تتوفر منشآت كبيرة للصيانة والتنظيف، مع مفتاح أمان يضمن عدم تشغيل المحرك عندما يكون الغطاء مفتوحًا، حتى إذا تم إيقاف مفتاح الفصل التلقائي، مما يضمن السلامة أثناء التشغيل.

9. نظام هيدروليكي

مزود بنظام هيدروليكي يحتوي على مضخة يدوية، مما يسمح بفتح الباب حتى عند انقطاع التيار الكهربائي، لضمان التشغيل العادي في حالات الطوارئ.

10. مفتاح تحديد موضع باب التفريغ

مزود بمفتاح تحديد موضع لباب التفريغ، يمكن فتحه في أي زاوية، مما يلبي احتياجات التفريغ في ظروف العمل المختلفة ويعزز من مرونة التشغيل.

معلومات خلاط الخرسانة JS500

المواصفات	الوحدة	القيمة
حجم التفريغ	لتر	500
حجم الشحن	لتر	750
السعة التخليطية	متر مكعب	0.5
حجم الركام	مم	60/80
دورة العمل	ثانية	60
قوة محرك الخلاط	كيلووات	18.5
قوة محرك الرفع	كيلووات	5.5
قوة محرك الضخ	كيلووات	0.75
الوزن	كيلوجرام	3000
الأبعاد	مم	3030x2200x2680

مزايا خلاط الخرسانة JS500

درجة عالية من التشغيل التلقائي: سهولة الاستخدام ودرجة عالية من التحكم الذكي.
جودة الخلط ممتازة: توزيع متساوٍ للخليط، وجودة عالية للمنتج النهائي.
كفاءة عالية: سرعة عالية في الخلط، وكفاءة إنتاج ملحوظة.
استهلاك منخفض للطاقة: تصميم يوفر الطاقة، وتكاليف تشغيل منخفضة.
انخفاض الضوضاء: تشغيل هادئ، مما يحسن بيئة العمل.
سهولة الاستخدام: تصميم إنساني، وعملية بسيطة وواضحة.
سرعة التفريغ السريعة: طريقة تفريغ آليّة، وسرعة كبيرة في التفريغ.
عمر طويل للألواح والشفرات: مصنوعة من مواد مقاومة للتآكل، وتقليل تكرار التغيير.
سهولة الصيانة والتشغيل: تصميم منطقي، وسهولة في الصيانة والعناية به.

تطبيق خلاط الخرسانة JS500

خلاط الخرسانة JS500 هو جهاز ذو كفاءة عالية يمكنه خلط مختلف أنواع الخرسانة، بما في ذلك الخرسانة الجافة القاسية والمرنة والمنسوجة والخرسانة الخفيفة ومختلف الطين والملاط. أداؤه العالي يجعله مناسبًا للاستخدام الشائع في مصانع الأجزاء المسبقة الصنع، والطرق، والجسور، والمرافئ، وغيرها من المشاريع الصناعية والمدنية.

خلاط الخرسانة JS500 له إنتاجية منخفضة واستثمار صغير، ويمكن استخدامه كجهاز مستقل أو بالاقتران مع محطة خلط الخرسانة. خلاط الخرسانة JS500، آلة تجهيز الخرسانة PLD800، بالإضافة إلى برج الإسمنت، ونظام الوزن، والمسمار، والتحكم المركزي، تشكل معًا محطة خلط الخرسانة HZS25 الصغيرة.

معلومات أخرى عن خلاطات الخرسانة

النموذج	JS500	JS750	JS1000A	JS1500A
حجم التفريغ	500 لتر	750 لتر	1000 لتر	1500 لتر
حجم الشحن	800 لتر	1200 لتر	1600 لتر	2400 لتر
السعة النظرية	≥25 متر مكعب	≥35 متر مكعب	≥50 متر مكعب	≥75 متر مكعب
حجم الركام	≤60/80 ملم	≤60/80 ملم	≤60/80 ملم	≤60/80 ملم
دورة العمل	72 ثانية	72 ثانية	72 ثانية	72 ثانية
سرعة الخلط	35 دورة في الدقيقة	30.5 دورة في الدقيقة	25.5 دورة في الدقيقة	23 دورة في الدقيقة
عدد ذراع الخلط	2×7	2×8	2×8	2×9
نموذج محرك الخلط	Y180M-4	Y200L-4	Y225S-4	Y225M-4
قوة محرك الخلط	18.5 كيلووات	30 كيلووات	2×18.5 كيلووات	2×22 كيلووات
نموذج الرفع	YEZ132S-4	YEZ132M-4	YEZ160L-4	YZE180M-4
قوة الرفع	5.5 كيلووات	7.5 كيلووات	11 كيلووات	18.5 كيلووات
نموذج الخزان	50DWB20-8A	65DWB35-5	KQW65-100	KQW65-100
قوة الحشو	0.75 كيلووات	1.1 كيلووات	3 كيلووات	3 كيلووات
الأبعاد (مم)	3030×2300×2680	4550×2250×2450	4640×2250×2250	5058×2250×2440
الوزن الكلي (كغ)	5500	6100	9880	10960

مبدأ عمل خلاط الخرسانة JS500

يعمل خلاط الخرسانة JS500 بواسطة محرك كهربائي يقود ناقل الحزام إلى محرك تروس تخفيض ثانوي، حيث يتم تشغيل مخرجات المحرك التروس على جانبين لدفع اثنين من محاور الخلط الأفقية المتكافئة بسرعة عكسية.
الجزء الرئيسي من برميل الخلط يعتمد على هيكل لحام، مع تركيب ثمانية ألواح تبطين داخليًا بواسطة مسامير رؤوس مدببة عسكرية لتأمين الاتصال الثابت مع البرميل.
يحتوي برميل الخلط على اثنين من محاور الخلط الأفقية، حيث تُركب شفرات الخلط على كل محور. يوجد شفرات جانبية على ذراعي الخلط عند كل من طرفي برميل الخلط لإزالة الخرسانة من الوجوه النهائية. يكون الفجوة بين الشفرات والألواح التبطين أقل من أو تساوي 5 ملم.
يمكن سحب الغطاءان المراقبان على برميل الخلط باتجاهين متعاكسين بعد فتحهما بزاوية 90 درجة.
يوجد جهاز خاص للختم عند توصيل محاور الخلط بطرفي برميل الخلط. ولضمان فعالية الختم، يتم تركيب جهاز تزويد خاص بالزيوت على مقطع برميل الخلط.

تعليمات تشغيل خلاط الخرسانة JS500

1. يجب ألا يتجاوز وزن كل دفعة من المواد (بما في ذلك الماء) الحد المسموح به للتغذية.
2. تسلسل الإضافة هو: الرمل، الأسمنت، الحصى أو الحصى، الأسمنت، الرمل.
3. يجب إضافة الماء أثناء التغذية لتقليل وقت الخلط وتقليل الغبار.
4. بمجرد رفع السلة، يجب أن يمتنع أي شخص عن البقاء تحت السلة.
5. يمنع بشدة من أي شخص غير المشغل استخدام المقابض والأزرار بدون إذن.
6. في حالة توقف الخلط بسبب أي سبب، يجب إفراغ 50% من المواد عن طريق جهاز الإفراغ اليدوي بعد التحقق من السبب قبل إعادة التشغيل.
7. خلال التشغيل، يجب أن لا يتم أي عمليات صيانة.
8. يجب تجنب تشغيل مضخة الماء بدون ماء لتجنب تلف الختم الميكانيكي.
