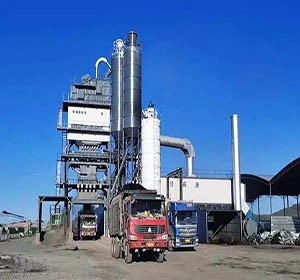

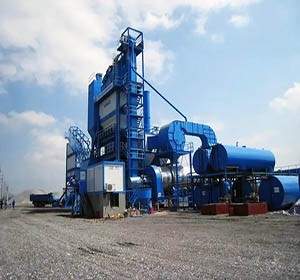

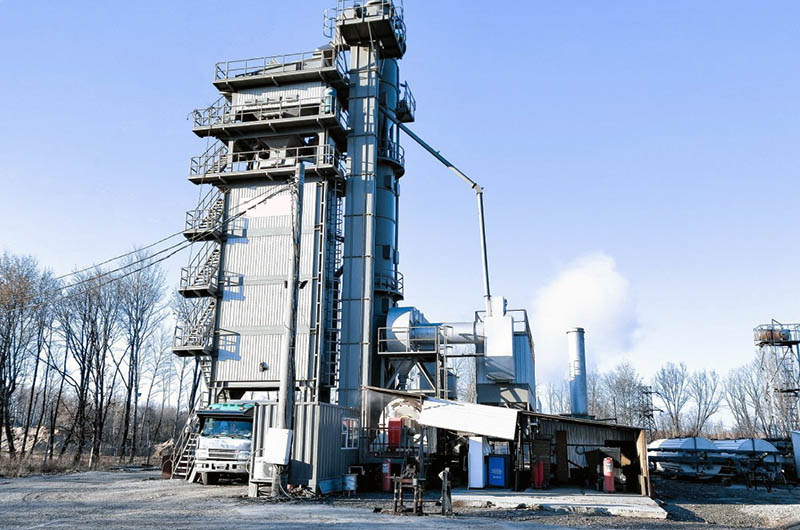

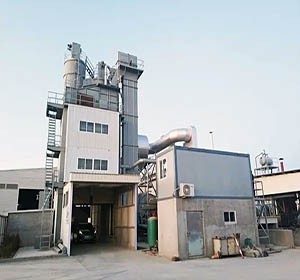

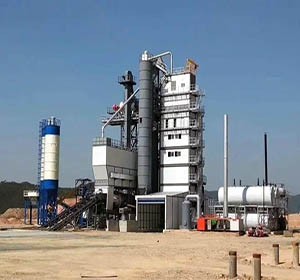

مصنع خلط الأسفلت LB1500

القدرة المقدرة (طن / ساعة): 120
عدد حاويات التغذية الباردة: 4
قطر برميل المجفف (م): 1.95
سعة المزج (كجم): 1500

محطة خلط الإسفلت LB1500: كفاءة عالية، قدرة إنتاجية تصل إلى 120 طن في الساعة، مصممة خصيصًا لمشاريع بناء الطرق على نطاق واسع، إنتاجية عالية الجودة.

معلمات محطة خلط الإسفلت LB1500

النموذج	LB800	LB1000	LB1200	LB1500	LB2000	LB3000	LB4000	LB5000
السعة المقدرة (طن/ساعة)	64	80	96	120	160	240	320	400
نظام التغذية الباردة	يمكن تكوين عدد من حاويات التغذية الباردة حسب احتياجات العميل
عدد حاويات التغذية الباردة	3	4	4	4	5	6	6	6
حجم الحاوية الواحدة (م³)	8	8	8	8	8	15	15	18
قطر برميل المجفف (م)	1.54-1.74	1.75	1.75	1.95	2.25	2.5	2.7	3
طول برميل المجفف (م)	6.5	7	7	8	9	10	12	12
موقد المجفف	اختياري: ديزل، ديزل + زيت ثقيل، مسحوق فحم، غاز طبيعي، زيت + غاز (حسب طلب العميل)
طاقة الموقد (ميجاوات)	18	18	22	22	29	39	55	88
نظام جمع الغبار	دوراني + ماء، جاذبية + كيسة					جاذبية + كيسة
مساحة تصفية كيسة الغبار (م²)	320	360	440	510	650	920	1200	1600
برج الخلط
عدد الحاويات الساخنة	4				5	6	6	6
حجم الحاوية الساخنة (م³)	7	12		25	28	50		80
سعة الخلاط (كجم)	800	1000	1200	1500	2000	3000	4000	5000
ناقل الحركة	صندوق تروس مزدوج (مزامنة التروس)
تخزين الأسفلت المنتهي	تحت التخزين / جانب التخزين
حجم حاوية التخزين السفلي (طن)	30	50		50/100/200		100/200/300
نظام إمداد الحشو
حجم مخزن ملء المسترجع (م³)	12/30 (تحت التخزين)	20/40 (تحت التخزين)			20/50 (تحت التخزين)	30/50 (تحت التخزين)		80
حجم مخزن ملء المادة الخام الفيرجيني (م³)	20	30		30	50	50		80
نظام إمداد القار	تسخين كهربائي، تسخين سريع داخل الخزان، تسخين بالزيت الحراري (فحم / زيت / غاز)				تسخين كهربائي، تسخين بالزيت الحراري (فحم / زيت / غاز)
حجم خزان القار (م³)	1×50			2×50		3×50	4×50
نظام إمداد الزيت الثقيل	تسخين كهربائي، تسخين بالزيت الحراري (فحم / زيت / غاز)
خزان الديزل (م³)	1×10
الطاقة الكلية (كيلوواط)	45	55	75	90	110	160	185	220

ميزات محطة خلط الأسفلت LB1500

1. محطة خلط الأسفلت مصنوعة من مواد متينة

تستخدم محطة خلط الأسفلت مواد عالية التحمل ومقاومة للتآكل، مما يعزز بشكل كبير عمر الخدمة والمتانة للمعدات، ويضمن تشغيلًا مستقرًا على المدى الطويل.

2. نظام تنقية الغبار فعال

تم تجهيز المعدات بنظام تنقية الغبار بمراحل متقدمة ونظام تصفية مياه ثانوي، مع تصميم سلبي للضغط للحد من الغبار، مما يعزز بشكل كبير فعالية التنقية، ويوفر توفيرًا كبيرًا في تكاليف الاستثمار للعملاء.

3. غربال اهتزازي محرك بواسطة محرك اهتزازي مستورد

يستخدم غربال الاهتزاز الخطي محركات اهتزازية مستوردة، مما يعزز كفاءة الفرز ويقلل من تكرار الأعطال، ويضمن استقرارية وكفاءة الإنتاج.

4. سلسلة رافعة الحصى المحسنة

تم تصميم رافعة الحصى بسلسلة لرفع الحصى، مما يعزز من عمر استخدامها ويحسن بشكل كبير من استقرارية تشغيل المعدات، ويضمن القدرة على الإنتاج المستمرة والفعالة.

5. تصميم مبتكر لأسطوانة التجفيف بالسلاسل اللولبية

تستخدم نظام التجفيف أسطوانة تجفيف بسلاسل لولبية محسنة، مما يجعل عملية التجفيف أكثر كفاءة واستقرارًا، ويضمن جودة وتجانس مواد الأسفلت المخلوطة.

6. تصميم معياري

تصميم معياري كامل يجعل محطة خلط الأسفلت LB1500 سهلة ومرنة في عمليات النقل والتركيب، مما يعزز من مرونة المعدات وسهولة التشغيل.

7. نظام التحكم الآلي الكامل للكمبيوتر / الإنسان

تم تجهيز المعدات بنظام تحكم كمبيوتري / إنساني آلي كامل، مع برامج للتشخيص الذاتي والتغذية الراجعة، مما يضمن عمليات تشغيل بسيطة وآمنة. يمكن للمشغلين التحكم بسهولة في حالة التشغيل للمعدات، وإجراء التعديلات والإدارة اللازمة لضمان استقرارية وكفاءة الإنتاج.

مزايا محطة خلط الأسفلت LB1500 الثابتة

1. نطاق واسع لاختيار الطاقة الإنتاجية

توفر محطة خلط الأسفلت LB1500 نطاقًا واسعًا لاختيار الطاقة الإنتاجية، مما يمكنها من تلبية مشاريع بناء الطرق ذات المقياس والاحتياجات المختلفة. سواء كانت المشاريع صغيرة أو كبيرة، فإنها قادرة على إنتاج خليط الأسفلت المطلوب بشكل فعال.

2. قياس دقيق لمختلف المواد

تم تجهيز المعدات بأنظمة قياس دقيقة، تسمح بقياس ومزج المواد مثل الحصى والمواد المالئة والأسفلت بدقة. من خلال تقنيات التحكم المتقدمة والأنظمة الآلية، يتم ضمان استقرارية جودة خليط الأسفلت الساخن المنتج بشكل مستمر، مما يتوافق مع متطلبات المعايير الهندسية.

3. مرونة التكوين

تتميز محطة خلط LB1500 بمرونة في التكوين، حيث يمكن تخصيصها وضبطها وفقًا لمتطلبات المشروع الفريدة. من نظام الخلط إلى اختيار معدات التجفيف، يمكن تحسين وتكوين كل جزء من المعدات وفقًا لمتطلبات العملاء، مما يضمن أقصى كفاءة وجودة للإنتاج.

3. تقنيات متقدمة لتجميع الغبار والاسترداد

تستخدم المعدات أحدث تقنيات جمع الغبار والاسترداد، مع تصميم فاصل حراري ممتاز لتوفير الطاقة، مما يقلل بشكل فعال من انبعاثات ثاني أكسيد الكربون وغيرها من الانبعاثات. هذا لا يتوافق فقط مع متطلبات الحماية البيئية، بل يساعد أيضًا في خفض تكاليف التشغيل واستهلاك الموارد.

4. تصميم معياري وسهولة النقل

تم تصميم محطة خلط LB1500 بتصميم معياري، مع معدات نقل بارتفاعات قياسية (عادةً 2.5 م)، مما يسهل عمليات الفك والتركيب والنقل. يجعل هذا التصميم من الممكن نقل المعدات بسرعة بين مواقع العمل المختلفة، مما يقلل من وقت التركيب والفك.

الأجزاء الرئيسية لمحطة خلط الأسفلت LB1500

1. نظام توريد الحصى البارد

يتضمن أربعة أكوام حصى، أربع ماكينات حزام توريد، حزام ناقل حصى، حزام توريد ميلان مائل، ومصفاة مركزية. تعمل هذه المكونات معًا لضمان توفير مستمر ومستقر للحصى، كمادة أساسية لخليط الأسفلت في المراحل التالية.

2. أسطوانة التجفيف

تعتمد على تحريك الأربع عجلات بدفع من الاحتكاك والروابط الكروية، مع طبقة عازلة سميكة 50 مم، مما يقلل بشكل فعال من فقد الحرارة ويعزز كفاءة استخدام الطاقة.

3. نظام احتراق الوقود

يتضمن محرق الوقود (الزيت الخفيف)، وأنابيب توصيل الوقود بكاملها. يجب على العملاء تجهيز صهريج الزيت الخفيف بأنفسهم. يوفر هذا النظام الطاقة الحرارية الضرورية لعمليات تجفيف أسطوانة التجفيف وإنتاج خليط الأسفلت.

4. رافعة الحصى الحراري

تعتمد على سحب سلسلة لوحة مزدوجة بقضبان توجيه، وتشغيلها بدفع الاحتكاك، مع هيكل خاص للمدخل والمخرج، لتقليل التآكل والضجيج، وضمان رفع ونقل سلس للحصى.

5. نظام التنقية بأكياس الغبار

يتضمن مصافي الغبار الجاذبة للجاذبية، ومصافي الغبار بأكياس (نفخ النبض)، وثلاث ماكينات ناقلة برغي. يتحكم النظام بشكل فعال في جمع وتجميع الغبار والجسيمات أثناء عمليات الإنتاج، للحفاظ على البيئة نظيفة.

6. بناء الخلط

(1) الغربال الاهتزازي: يتكون من مجموعة واحدة من الغرابيل الاهتزازية الأربعة (خارجية المحور)، ويستخدم لفصل وفرز الحصى في خليط الأسفلت.

(2) المخزن الحراري للحصى: يتكون من أربعة مستودعات مستقلة، ويتم وضعها أفقيًا لتوصيل الأخدود، ويسهل استبدالها وصيانتها.

(3) الوزن الملقط: يتضمن الأوزان للحصى، المواد المالئة، والأسفلت، ويتم استخدامه لقياس دقيق لجميع المواد الخام، لضمان دقة تركيب خليط الأسفلت.

7. نظام توريد المواد المالئة

يتضمن رافعة المواد المالئة، وخزان تخزين المواد المالئة المؤقت، وماكينة ناقلة برغي، ويوفر النظام توريدًا مستمرًا ونقلًا للمواد المالئة اللازمة لإنتاج خليط الأسفلت.

8. نظام توريد الأسفلت

يتضمن موقد زيت حراري بسعة 500 ألف كيلو كالوري (الوقود: الديزل)، وخزانات أسفلت سعة 40 م3 × 2، وخزان تفريغ أسفلت بسعة 2 م3 × 1، وموقد حرق الديزل، وأنابيب زيت حراري، وصمامات ومضخات وغيرها من الأجزاء، لتوفير الأسفلت اللازم ومعالجته.

9. نظام هوائي

يتضمن ضاغط هواء واحد، وغرفة ضاغط الهواء، وأسطوانات وصمامات كهرومغناطيسية، ويوفر الطاقة اللازمة لعمليات محطة الخلط.

10. نظام التحكم الكهربائي

يتضمن غرفة التحكم والأجزاء الكهربائية، لتوفير مراقبة وتحكم شاملين للمعدات، ووظائف التحكم الآلي، لضمان تشغيل آمن ومستقر لمحطة الخلط.

ما هي العمليات الشائعة لمحطة خلط الأسفلت LB1500؟

1. معالجة الحصى

يتم تحميل الحصى بمختلف الحبيبات باستخدام لودر في خزان حصى البارد.
يتحكم محول التردد في ماكينة الناقل الحزامي في القياس حسب السعة، وينقل الحصى إلى أسطوانة التجفيف.
يتم تجفيف الحصى في أسطوانة التجفيف بتسخين معاكس، وتجفيف الحصى وتسخينها إلى درجة الحرارة المحددة، عن طريق رفع وإسقاط الألواح، لتشكيل نفق المواد لتعزيز تبادل الحرارة.
يتم نقل الحصى الحار من خروج أسطوانة التجفيف إلى ماكينة فرز الحصى الحار للفرز، وتجميع المواد الخشنة بعد جمعها من جهاز تنظيف الجاذبية المتوسط.

2. معالجة الغبار والدخان

يتم تنقية الغبار الساخن الخارج من أسطوانة التجفيف أولاً بمصافي الغبار بالجاذبية، ويتم نقل الألواح الدقيقة بواسطة ماكينة ناقلة برغي إلى محرك طرد الحصى الحار.

يتم إدخال الغبار الساخن الملوث بالغبار إلى مصافي الغبار بأكياس، ويتم نقل الغاز النظيف المنقى عبر مروحة الشفط إلى الهواء الخارجي، ويتم نقل الغبار المجمع بواسطة ماكينة ناقلة برغي إلى نظام الإمداد بالغبار للتخزين.

3. إنتاج الأسفلت والخليط

يتم فصل الحصى الساخن إلى مختلف الحجم في آلة فرز الحصى، ويتم وضعها في مخازن حرارية متنوعة.
وفقًا للتصميم المطلوب، يتم إدخال الحصى من مختلف القطرات إلى مخزن تركيب الحجر لتراكم الحساب.
تزويد الأسفلت والمواد الدقيقة بالترتيب المحدد بواسطة نظام الإمداد إلى المقلاة المختلفة.
يتم نقل المواد الناتجة من الخلطة إلى مخزن المنتجات النهائية للتخزين، أو مباشرة إلى شاحنات الإفراج الذاتي.
